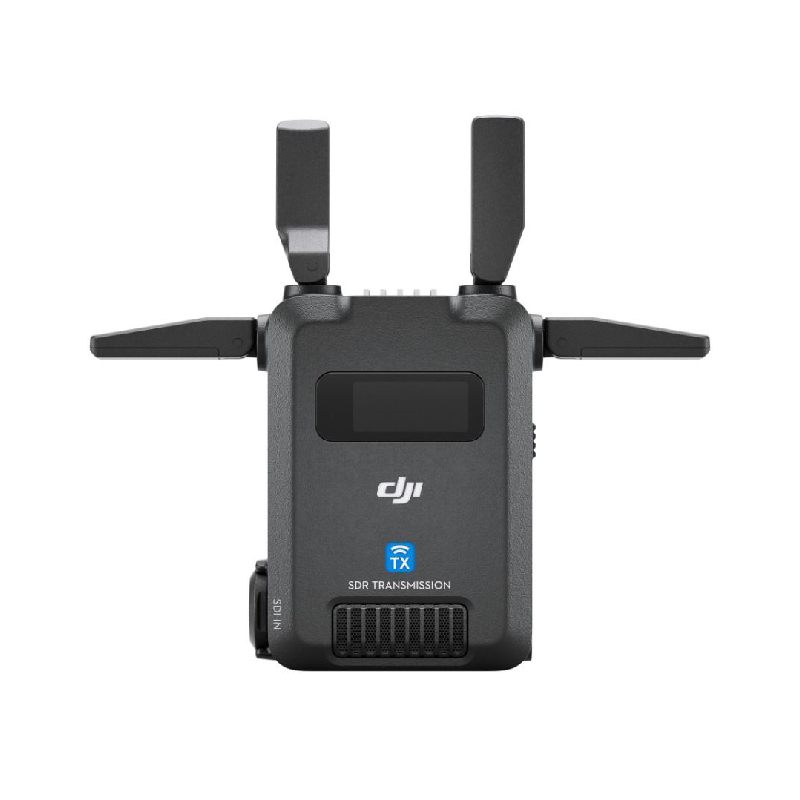

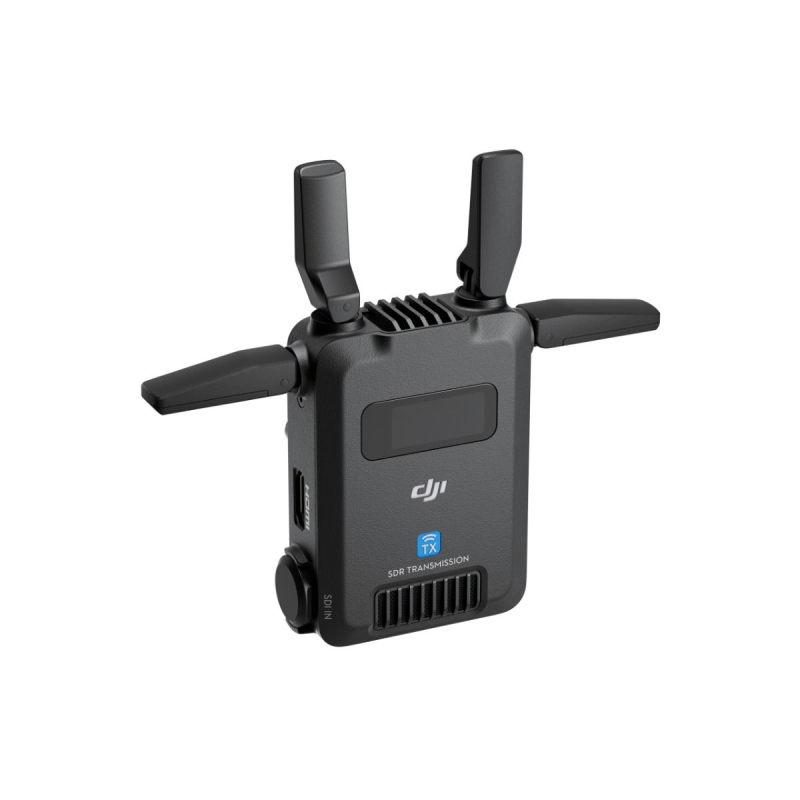

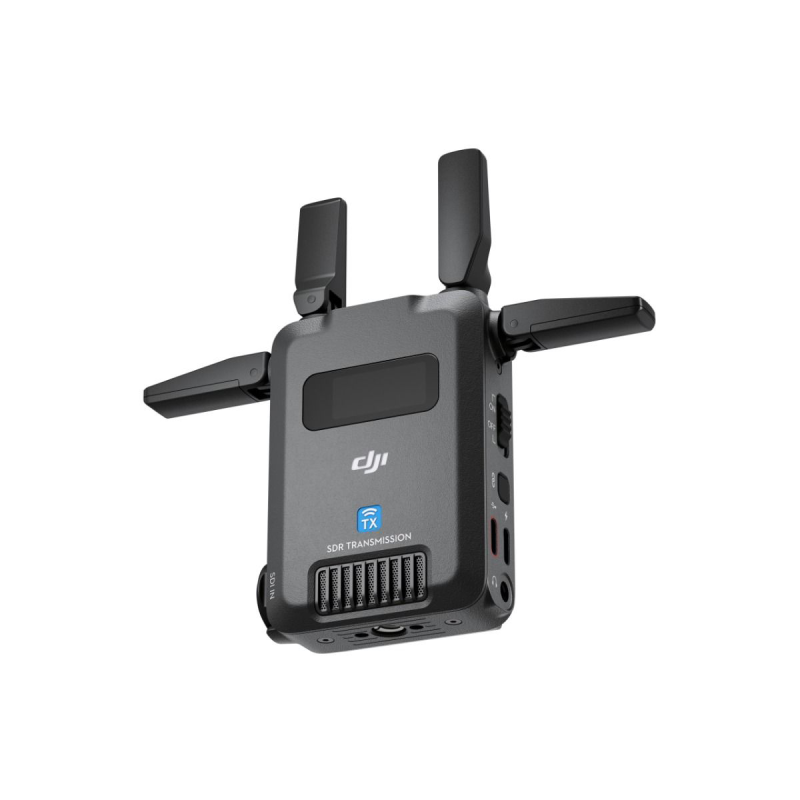

DJI SDR Transmission Transmitter



คุณสมบัติ

• ต้องใช้ตัวรับ SDR
• เทคโนโลยีไตรแบนด์วิธ SDR
• DFS, 2.4 และ 5.8 GHz พร้อมการกระโดดอัตโนมัติ
• ส่งภาพได้สูงสุด 1080p60
• ระยะเดินทางสูงสุด 3 km
• อัตราบิตสูงถึง 20 Mb/s
• เวลาแฝงต่ำ 35ms
• โหมดการออกอากาศและการควบคุม
• เข้ากันได้ Ronin
• การเชื่อมต่อ HDMI, SDI และ USB-C

ระบบส่งกำลัง SDR แข็งแกร่งและเสถียร

• สร้างขึ้นจากเทคโนโลยีวิทยุที่กำหนดโดยซอฟต์แวร์ DJI SDR Transmission ใช้ทั้งโหมดการส่งสัญญาณวิดีโอ SDR และ Wi-Fi เทคโนโลยี SDR ยกระดับประสิทธิภาพการส่งสัญญาณวิดีโอไปอีกระดับ โดยนำเสนอความเสถียรที่เพิ่มขึ้น ความต้านทานการรบกวน และความสามารถในการเจาะทะลุ สำหรับกรณีที่ต้องมีการตรวจสอบชั่วคราว DJI SDR Transmission ยังรองรับการส่งสัญญาณ Wi-Fi เพื่อให้ทีมมีความยืดหยุ่นเพิ่มขึ้น

ระบบส่งกำลังระดับกิโลเมตร การเจาะที่แข็งแกร่ง

• DJI SDR Transmission สามารถเข้าถึงได้สูงสุด 3 กม./10,000 ฟุต [1] รองรับพื้นที่กว้างและสถานการณ์การถ่ายทำแบบไดนามิก เมื่อรวมกับความสามารถในการเจาะทะลุที่เหนือกว่า จึงตอบสนองความต้องการในการตรวจสอบฟีดสดในสถานที่ในสถานการณ์ที่ซับซ้อนต่างๆ

บิตเรตสูง 20Mbps, คุณภาพของภาพ 1080p FHD

• DJI SDR Transmission รองรับฟีดสด 1080p/60fps ด้วยบิตเรตสูงถึง 20 Mbps [2] รับประกันการตรวจสอบและการทำงานร่วมกันที่ราบรื่น

การกระโดดความถี่อัตโนมัติแบบไม่มีรอยต่อ

• DJI SDR Transmission รองรับการกระโดดความถี่อัตโนมัติอย่างราบรื่นข้ามคลื่นความถี่ 2.4 GHz, 5.8 GHz และ DFS ในกรณีที่เกิดการรบกวน ระบบจะสลับไปยังช่องสัญญาณที่เหมาะสมที่สุดโดยอัตโนมัติ จัดการกับความท้าทายด้านสิ่งแวดล้อมที่ซับซ้อนได้อย่างง่ายดาย

ไม่จำกัดจำนวนผู้รับ

• ในโหมดบรอดแคสต์ เครื่องส่งแต่ละตัวสามารถเชื่อมต่อกับเครื่องรับได้ไม่จำกัดจำนวน มอบประสบการณ์การตรวจสอบคุณภาพสูงสำหรับผู้ทำงานร่วมกันหลายคน และตอบสนองความต้องการการตรวจสอบอิสระของบทบาททางวิชาชีพต่างๆ

คุณลักษณะเพิ่มเติม
35 มิลลิวินาที การส่งข้อมูลที่มีความหน่วงต่ำ

• เวลาแฝงที่น้อยที่สุดเพียง 35 มิลลิวินาที ช่วยให้มั่นใจได้ถึงการตรวจสอบที่ราบรื่นและการทำงานร่วมกันที่มีประสิทธิภาพ

การส่งข้อมูลเมตาสำหรับกรณีการใช้งานระดับมืออาชีพ

• DJI SDR Transmission รองรับการส่งข้อมูลเมตาจากกล้องถ่ายภาพยนตร์ทั่วไป เช่น ARRI และ RED ผ่าน SDI ช่วยให้ผู้กำกับ นักถ่ายภาพยนตร์ และทีมงาน DIT สามารถเข้าถึงข้อมูลการถ่ายภาพโดยละเอียดแบบเรียลไทม์ได้อย่างรวดเร็ว

สื่อสารด้วยการโทรด้วยเสียง

• DJI SDR Transmission ช่วยให้สามารถสื่อสารแบบเรียลไทม์แบบตัวต่อตัว [4] ระหว่างเครื่องรับและเครื่องส่งสัญญาณ ช่วยให้สามารถสนทนาได้อย่างราบรื่นระหว่างผู้กำกับภาพกับผู้กำกับหรือลูกค้าได้ตลอดเวลา

การตรวจสอบที่คล่องตัวและสร้างสรรค์
กะทัดรัด น้ำหนักเบา พกพาสะดวก

• ด้วยการออกแบบให้มีน้ำหนักเบาและเสาอากาศแบบพับได้เพื่อให้จัดเก็บได้ง่าย เครื่องส่งหรือเครื่องรับเพียงเครื่องเดียวจึงมีน้ำหนักประมาณ 145 กรัม [5] สิ่งนี้ไม่เพียงทำให้มั่นใจในการพกพา แต่ยังรองรับวิธีการติดตั้งที่หลากหลาย ตอบสนองความต้องการที่หลากหลายในที่เกิดเหตุ

พอร์ต USB-C ที่เป็นนวัตกรรม วิธีการตรวจสอบที่หลากหลาย

• DJI SDR Transmission รองรับวิธีการตรวจสอบหลายวิธีและสามารถส่งสัญญาณ SDR ได้สามสัญญาณและสัญญาณ Wi-Fi สองสัญญาณพร้อมกัน เครื่องรับสามารถส่งออกไปยังจอภาพผ่าน SDI/HDMI นอกจากนี้ ตัวส่งสัญญาณยังช่วยให้สามารถเชื่อมต่อโดยตรงกับสมาร์ทโฟนหรือแท็บเล็ตผ่าน Wi-Fi มอบประสบการณ์การตรวจสอบสองช่องทางที่คุ้มต้นทุนโดยไม่จำเป็นต้องใช้ตัวรับ
• ยิ่งไปกว่านั้น DJI SDR Transmission ยังแนะนำวิธีการตรวจสอบเอาต์พุต USB-C ที่ผสมผสานความเสถียรเข้ากับความสะดวกสบาย ผู้ใช้สามารถใช้สาย USB-C เพื่อเชื่อมต่อเครื่องรับกับสมาร์ทโฟนหรือแท็บเล็ตเพื่อการตรวจสอบที่ราบรื่นและเสถียร

แอพ DJI Ronin ที่อัปเกรดใหม่
การสลับดัชนีกล้อง

• เมื่อเชื่อมต่อ DJI SDR Transmission กับแอพ DJI Ronin ในโหมด Broadcast ผู้ใช้สามารถสลับระหว่างดัชนีกล้องภายในแอพได้อย่างราบรื่น ตอบสนองความต้องการในการตรวจสอบสำหรับมุมมองกล้องที่แตกต่างกัน

การบันทึกและการเล่นในท้องถิ่น

• แอปรองรับการบันทึกในเครื่องและสามารถตรวจสอบเนื้อหาที่บันทึกไว้ได้ในหน้าการเล่น

ตัวเลือกการตรวจสอบหลายรายการ

• แอปรองรับเครื่องมือช่วยเหลือการตรวจสอบกระแสหลัก เช่น LUT, พีคกิ้ง, รูปคลื่น และสีเท็จ มอบประสบการณ์การตรวจสอบระดับมืออาชีพ

คุณสมบัติที่รองรับ
การควบคุมสำหรับตัวปรับเสถียร RS Series

• รองรับ Force Mobile, จอยสติ๊กเสมือน และฟังก์ชันการลั่นชัตเตอร์แบบ gimbal

การตั้งค่าช่อง

• เมื่อเชื่อมต่อ DJI SDR Transmission เข้ากับแอปในโหมดควบคุม SDR หรือโหมด Wi-Fi ผู้ใช้จะสามารถสลับช่องสัญญาณภายในแอปและตรวจสอบคุณภาพช่องสัญญาณได้พร้อมกัน

การควบคุมกล้อง*

• DJI SDR Transmission รองรับการควบคุม PTP บนกล้อง การแสดงและปรับรูรับแสง ชัตเตอร์ ISO และแม้แต่เรียกใช้ฟังก์ชันการถ่ายภาพและบันทึกวิดีโอของกล้องผ่านแอพ นอกจากนี้ยังรองรับการควบคุม CEC สำหรับกล้อง Sony ซึ่งทำให้โหมดการควบคุมกระจกเข้ามามีบทบาท

โซลูชั่นการเชื่อมต่อและพาวเวอร์ซัพพลายที่ครอบคลุม
พอร์ตส่งสัญญาณส่งสัญญาณ DJI SDR
พอร์ต USB-C

• USB-C และกิมบอล
• พอร์ตการสื่อสาร

พอร์ต USB-C

• พอร์ตอัพเดตเฟิร์มแวร์ USB-C

แจ็คสเตอริโอ 3.5 มม

• รองรับการโทรด้วยเสียงแบบตัวต่อตัว

พอร์ตอินพุต HDMI

• รองรับอินพุตวิดีโอ 1080p/60fps

พอร์ตอินพุต SDI

• รองรับอินพุตวิดีโอ 1080p/60fps

ตัวเลือกพาวเวอร์ซัพพลายอเนกประสงค์ที่ปรับแต่งตามความต้องการของคุณ
กิมบอล

• ด้วยการออกแบบแหล่งจ่ายไฟในตัว เมื่อใช้กับ DJI RS 4 Pro, DJI RS 4 หรือ DJI RS 3 Pro [7] เครื่องส่งสัญญาณสามารถติดตั้งบน gimbal และขับเคลื่อนโดยตรงจากมัน ทำให้ไม่จำเป็นต้องใช้แบตเตอรี่แยกต่างหาก .

ตัวเลือกพาวเวอร์ซัพพลายทางเลือก

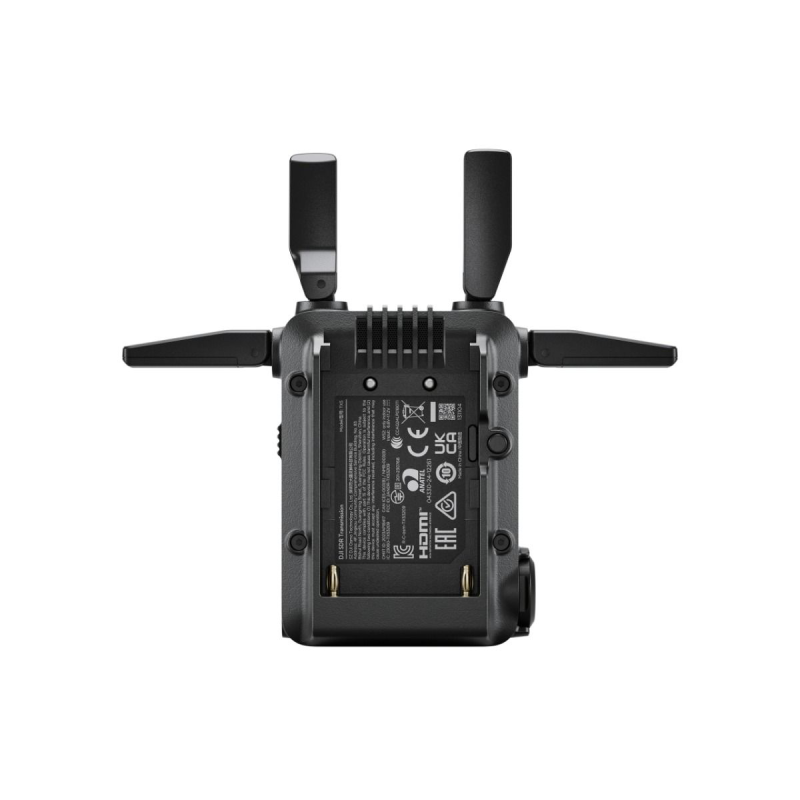

พาวเวอร์ซัพพลาย NP-F

• ทั้งตัวส่งและตัวรับรองรับแบตเตอรี่ NP-F มาตรฐานอุตสาหกรรม ซึ่งให้แรงดันไฟฟ้าตั้งแต่ 6.8 ถึง 8.4 V

แหล่งจ่ายไฟ USB-C

• DJI SDR Transmission ได้เพิ่มความเข้ากันได้ สามารถจ่ายไฟผ่านเครื่องชาร์จโปรโตคอล PD มาตรฐาน โดยมีกำลังไฟเข้า USB-C ที่ระดับ 9 V และ 2 A

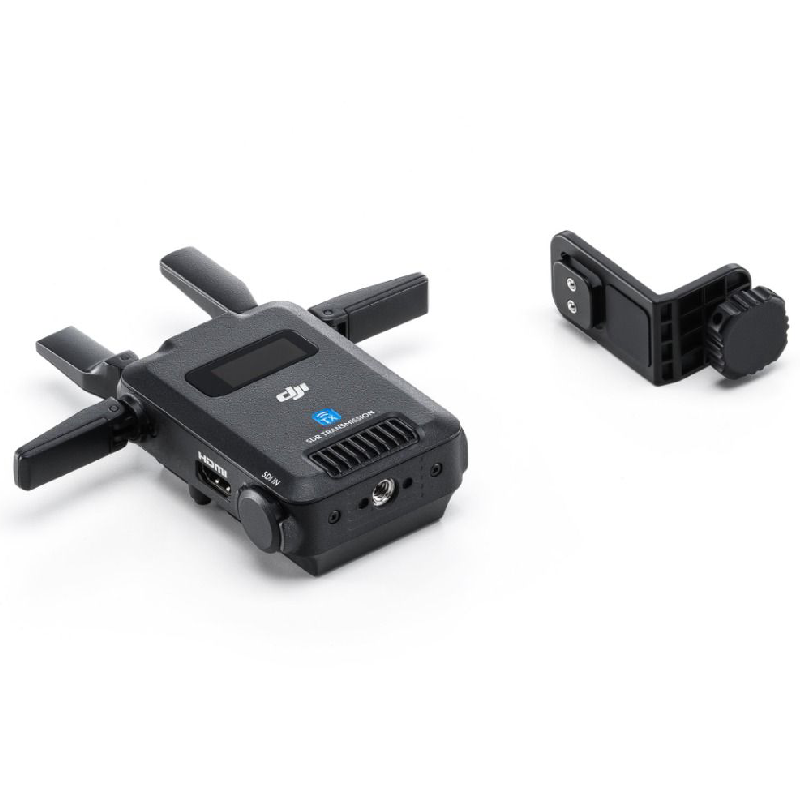

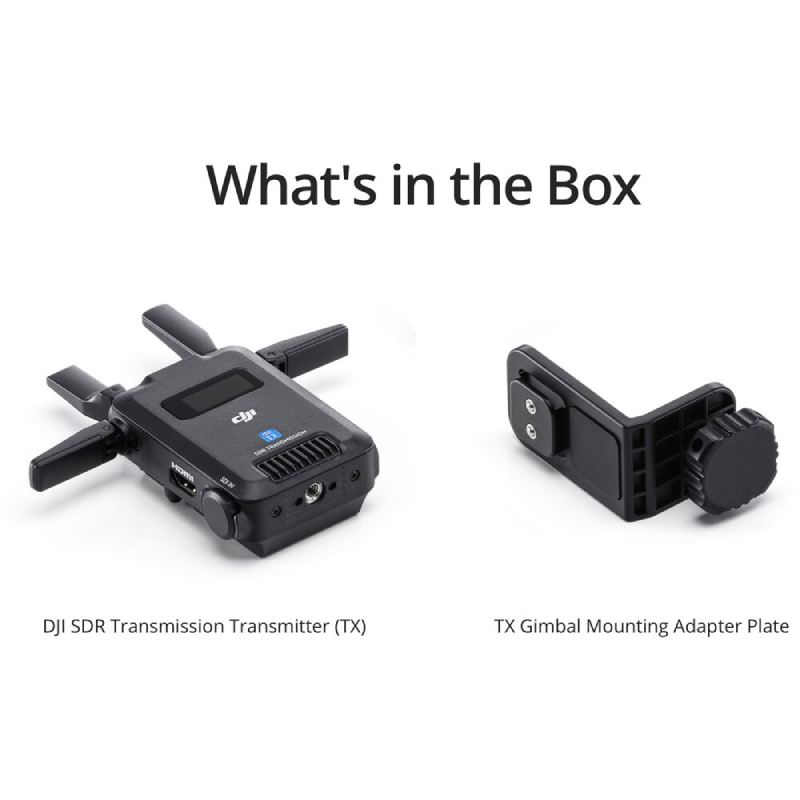

อุปกรณ์ภายในกล่อง

• DJI SDR Transmission Transmitter (TX)
• TX Gimbal Mounting Adapter Plate

สเปค DJI SDR Transmission Transmitter

Weight	Approx. 145 g (including antennas)
Dimensions	86.5×64×32 mm (L×W×H, excluding antennas)
Ports	SDI Output Port HDMI Output Port 3.5mm Stereo Jack USB-C Firmware Update and Video Output Port<br> USB-C Power Port
Operating Frequency	SDR Operating Frequency Non-DFS Frequency Band 2.4000-2.4835 GHz 5.725-5.850 GHz 5.8 GHz is prohibited in some countries/regions. Check local laws and regulations for more information
Transmitter Power (EIRP)	SDR 2.4000-2.4835 GHz < 30 dBm (FCC) < 20 dBm (SRRC/CE/MIC)5.725-5.850 GHz < 30 dBm (FCC) < 14 dBm (CE) < 23 dBm (SRRC)
Max Bandwidth	SDR 20 MHz Wi-Fi 20 MHz
Max Bitrate	SDR 20 Mbps* Wi-Fi 8 Mbps * Measured in Control mode, with Broadcast mode turned off.
Power Consumption	8.3 WMeasured at a room temperature of 25° C (77° F), when linked in Control mode, at a distance of approximately 10 meters, in a 1T1R setup, with Wi-Fi turned off, using PD for power supply.
Power Supply	USB-C Power Supply Type 1: 9 V, 2 A (PD protocol) USB-C Power Supply Type 2: 6.8-17.2 V DC NP-F Battery Power Supply Voltage: 6.8-8.4V
Wi-Fi Protocol	802.11b/a/g/n/ac/ax Supports 2×2 MIMO Wi-Fi
Input Video Format	1080p: 23.98/24/25/29.97/30/50/59.94/60fps 1080i: 50/50.94/60fps (1080i is not available in Broadcast mode). 720p: 50/59.94/60fps
Input Audio Format	SDI embedded, HDMI embedded
Video Transmission System	SDR+ Wi-Fi
Video Transmission Latency	SDR 80 ms* (including camera and screen display latency) 35 ms* (excluding camera and screen display latency) Wi-Fi 110 ms** * Measured when shooting 1080p/60fps video with Broadcast mode turned off. * Measured when shooting 1080p/60fps video.
Video Coding Format	H.264
Max Transmission Distance	SDR 3 km (FCC)* 2 km (CE/SRRC/MIC)* Wi-Fi 200 m * Measured in Control mode, with Broadcast mode turned off.
Operating Temperature	-10° to 40° C (14° to 104° F)
