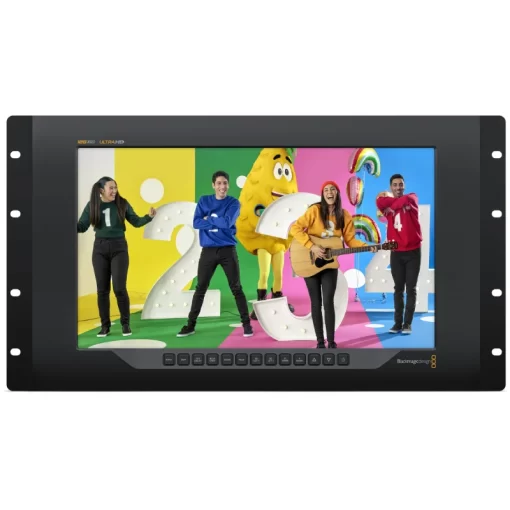

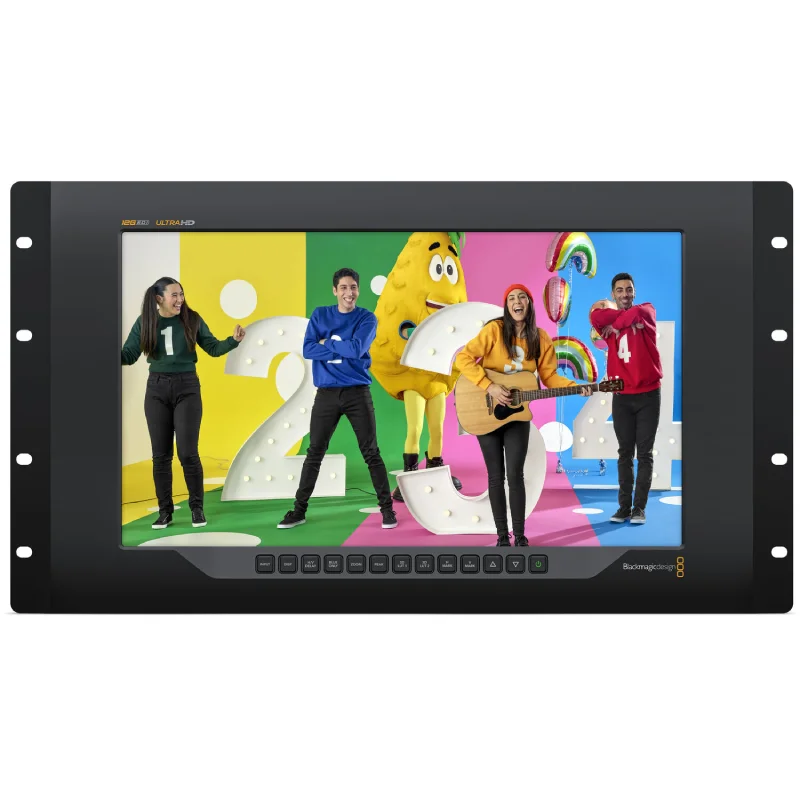

Blackmagic SmartView 4K G3 Broadcast Monitor

คุณสมบัติที่สำคัญ

• 15.6″ 3840 x 2160 TFT LCD แบบแอกทีฟเมทริกซ์
• รองรับวิดีโอ DCI 4K60 ได้สูงสุด
• SMPTE 2110 IP เข้าผ่าน RJ45, ไฟเบอร์ออปติก
• 2 x อินพุต 12G-SDI หลายอัตรา
• 1 x ซ็อกเก็ต SDI ไฟเบอร์ออปติก
• เอาต์พุตแบบวนซ้ำ 12G-SDI, อินพุต Tally
• การขยายขนาด SD/HD, รองรับ Dual 3D LUT
• พีคกิ้ง ซูม และมาร์กเกอร์แบบปรับได้
• หน่วงเวลา H/V เฉพาะสีน้ำเงิน & เครื่องหมายกรอบ
• แผงด้านหน้าและการควบคุมอีเธอร์เน็ต

Blackmagic Design SmartView 4K G3 เป็นจอภาพ TFT LCD ระดับมืออาชีพขนาด 15.6 นิ้วที่มีการเชื่อมต่อวิดีโอ IP แบบออปติคัลและทองแดง SMPTE-2110 ในตัว คุณจึงสามารถเชื่อมต่อกับระบบออกอากาศแบบ IP ได้โดยตรง โดยมีความละเอียดดั้งเดิมที่ 3840 x 2160 และ ยังมีอินพุต 12G-SDI แบบหลายอัตราสำหรับการเชื่อมต่อกับอุปกรณ์วิดีโอระดับโปรต่างๆ อินพุตจะสลับระหว่างรูปแบบ SD, HD และ 4K โดยอัตโนมัติ รวมถึง DCI 4K60 ที่มีการออกแบบตัวเครื่องที่มีน้ำหนักเบาและเต็มรูปแบบ – หน้าจอ LCD ความละเอียด UHD 4K การซ้อนทับบนหน้าจอประกอบด้วยการโฟกัสสูงสุด กรอบนำ พื้นที่ปลอดภัย และอื่นๆ อีกมากมาย นอกจากนี้ยังมี 3D LUT ในตัวสำหรับเพิ่มรูปลักษณ์ที่สร้างสรรค์ แปลงแกมมาฟิล์มบันทึก หรือจัดการโปรไฟล์ HDR แบบกำหนดเอง

โซลูชันการตรวจสอบอเนกประสงค์

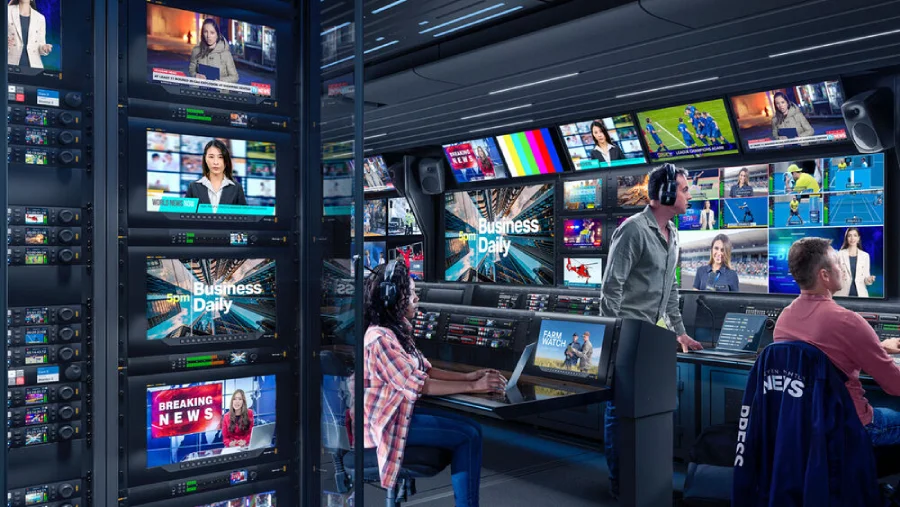

• SmartView 4K G3 รองรับทั้งความละเอียดวิดีโอ IP 12G-SDI และ SMPTE 2110 สูงสุด UHD 4K60 ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานออกอากาศ
• คุณสมบัติการแสดงผลและการถ่ายภาพ 4K เช่น โฟกัสพีคกิ้ง การซูม เครื่องหมายอัตราส่วนภาพ และการนับ ทำให้เหมาะสำหรับการแสดงสด

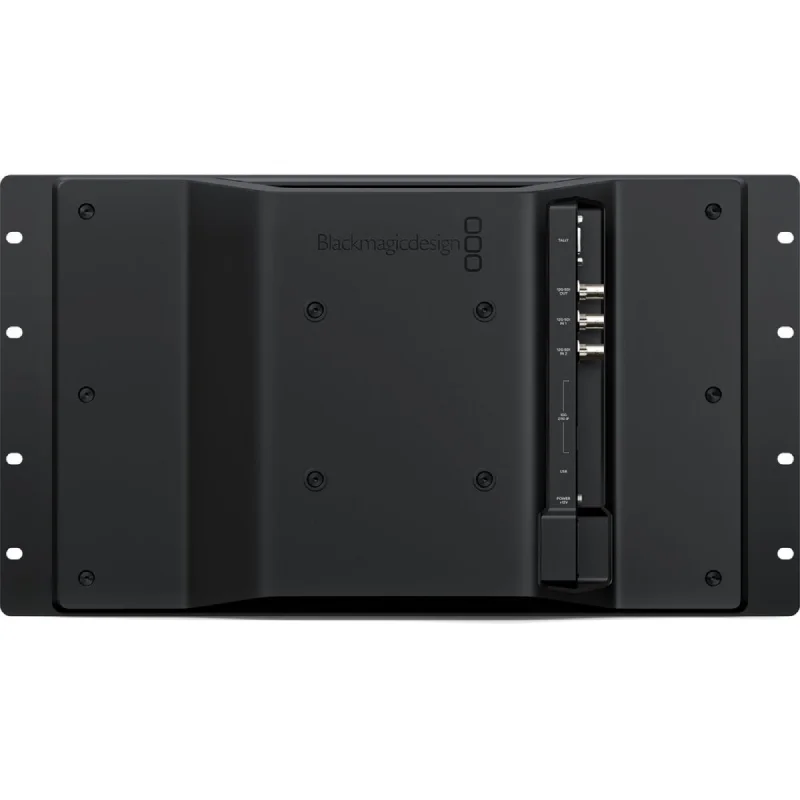

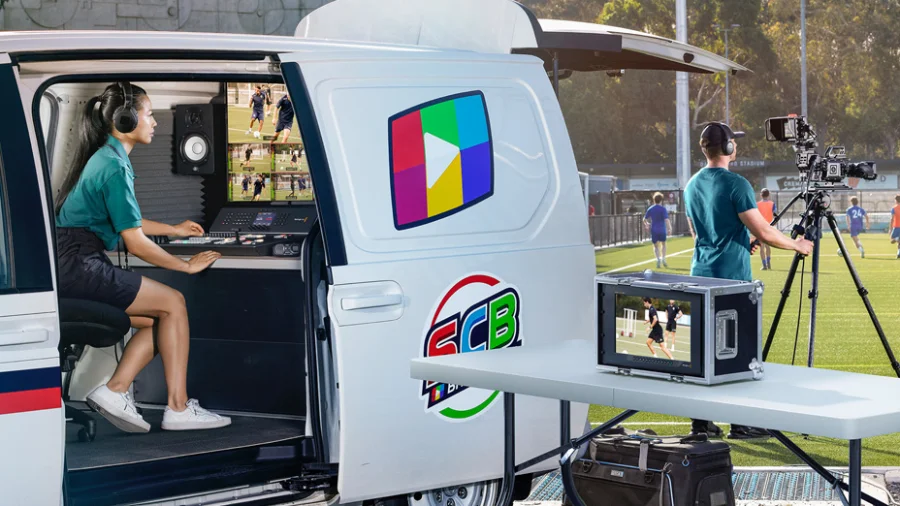

• โครงสร้างอะลูมิเนียม 6 RU น้ำหนักเบาแต่ทนทานทำให้ SmartView 4K G3 เป็นโซลูชันที่ยอดเยี่ยมสำหรับฟลายแพ็กและการใช้งานตามสถานที่ต่างๆ

การตรวจสอบ 3D LUT
บอกลาแหล่งที่มา SDI ที่ดูจืดชืดที่เข้ารหัสด้วยแกมม่าฟิล์มบันทึกหรือโปรไฟล์ HDR แล้ว SmartView 4K G3 ยังรองรับ 3D LUT อีกด้วย ซึ่งหมายความว่าคุณสามารถใช้ 3D LUT เพื่อแมปพื้นที่สีอินพุต SDI หรือ 2110 ใหม่ให้กับหน้าจอ SmartView 4K หรือเพื่อเพิ่มรูปลักษณ์ที่สร้างสรรค์ที่น่าตื่นเต้น คุณสามารถอัปโหลด 3D LUT ได้โดยใช้ยูทิลิตี้ SmartView และยังส่งออกเกรดสี DaVinci Resolve เป็น 3D LUT แบบกำหนดเองได้อีกด้วย เนื่องจากสามารถดาวน์โหลด DaVinci Resolve ได้ฟรี จึงไม่มีค่าใช้จ่ายใด ๆ เลยในการเริ่มสร้างไลบรารี่ 3D LUT ที่น่าตื่นเต้น

รองรับความละเอียดหลายระดับ
อินพุต 2110 IP ที่ใช้อีเทอร์เน็ต 12G-SDI และ 10G ประสิทธิภาพสูงเป็นแบบหลายอัตรา ดังนั้นจึงรองรับ SD ความละเอียดต่ำกว่าสำหรับการเก็บถาวร, HD สำหรับการออกอากาศ และ 2K UHD สำหรับการใช้ภาพยนตร์สารคดี SmartView 4K G3 ยังรองรับมาตรฐานวิดีโอ UHD บนอินพุตวิดีโอ IP 2110 ที่ใช้อีเทอร์เน็ต 12G-SDI และ 10G สิ่งนี้ทำให้ SmartView 4K เป็นจอภาพในอุดมคติเพราะช่วยให้คุณสามารถโยกย้ายไปยัง UHD และ 4K ได้ในตอนนี้ และสามารถเพิ่มมาตรฐานโทรทัศน์ใหม่ได้ผ่านการอัพเดตซอฟต์แวร์ในขณะที่ถูกสร้างขึ้น

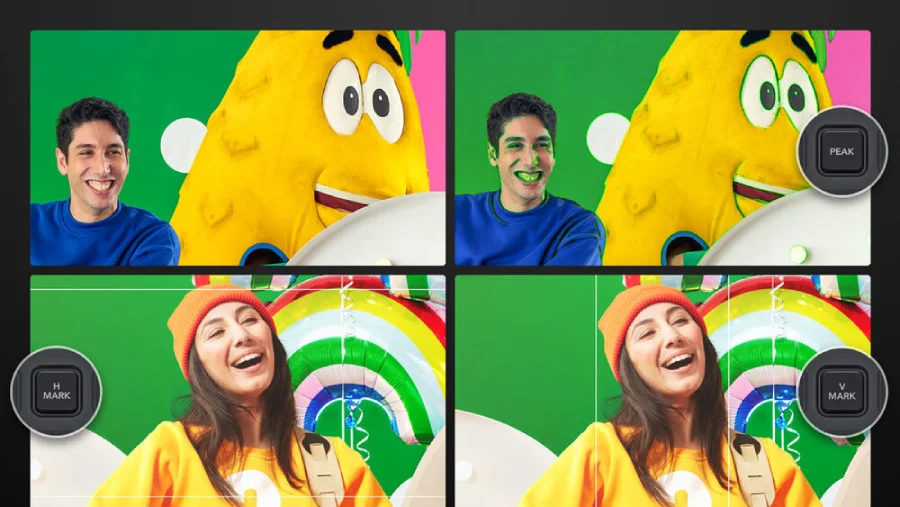

ปุ่มที่แผงด้านหน้าและกรอบมาร์กเกอร์ที่ปรับแต่งได้

SmartView 4K G มีการควบคุมการตรวจสอบที่แผงด้านหน้าที่หลากหลาย รวมถึงปุ่มอินพุตที่เลือกระหว่างอินพุตวิดีโอ 12G-SDI สองอินพุตและอินพุตวิดีโอ IP 2110 การควบคุมเพิ่มเติม ได้แก่ ความสว่าง, การแสดง H/V, สีฟ้าเท่านั้น, ซูม, โฟกัสพีคกิ้ง, การเลือก 3D LUT และเครื่องหมายบนหน้าจอสูงสุดสี่ตัว

โปรโตคอล NMOS สำหรับการกำหนดเส้นทางเสมือน
SmartView 4K G3 รองรับข้อกำหนดอินเทอร์เฟซ NMOS ดังนั้นอุปกรณ์วิดีโอ 2110 IP ทั้งหมดของคุณจึงสามารถทำงานร่วมกันเป็นเราเตอร์เสมือนขนาดใหญ่ได้ นอกจากนี้ยังมี Videohub Smart Control ที่สามารถกำหนดเส้นทางต้นทางไปยังปลายทางบนเครือข่าย 2110 IP ได้ เนื่องจากสามารถทำหน้าที่เป็นตัวควบคุม NMOS ได้ ข้อมูลจำเพาะอินเทอร์เฟซ NMOS อธิบายวิธีที่อุปกรณ์ SMPTE 2110 ถูกค้นพบและควบคุมบนเครือข่าย IP SmartView 4K G3 รองรับ IS-04 สำหรับการค้นหาและการลงทะเบียนอุปกรณ์วิดีโอ IP และ IS-05 สำหรับการจัดการการเชื่อมต่อระหว่างอุปกรณ์วิดีโอ IP ซึ่งหมายความว่าคุณสามารถเชื่อมต่อระหว่างต้นทางและปลายทางได้เหมือนกับเราเตอร์ SDI ทั่วไป

ซอฟต์แวร์ควบคุมระยะไกล macOS และ Windows
เพียงดาวน์โหลดและเรียกใช้ซอฟต์แวร์ยูทิลิตี้ SmartView macOS หรือ Windows ฟรีเพื่อเปลี่ยนการตั้งค่าหรืออัปเดตซอฟต์แวร์บน SmartView 4K G3 ของคุณ ใช้ยูทิลิตี้นี้เพื่อเปลี่ยนชื่อจอภาพที่กำหนดเองเพื่อระบุจอภาพในระบบขนาดใหญ่ และเลือกระหว่างการจัดรูปแบบ 3G-SDI ระดับ A และระดับ B เพื่อป้องกันการเข้าถึงเครือข่ายโดยไม่ได้รับอนุญาต อีเทอร์เน็ตจะถูกปิดใช้งานตามค่าเริ่มต้น แต่สามารถเปิดใช้งานได้เมื่อเชื่อมต่อผ่าน USB

เชื่อมต่อโดยตรงกับเครือข่าย IP SMPTE 2110

SmartView 4K เป็นไปตามมาตรฐาน SMPTE-2110 อย่างสมบูรณ์สำหรับวิดีโอ IP ที่มีการเชื่อมต่ออีเทอร์เน็ต 10G ทั้งแบบไฟเบอร์ออปติกและทองแดง ช่วยให้คุณสร้างระบบวิดีโอ IP ที่ทันสมัยได้ SMPTE-2110 ระบุการขนส่ง การซิงโครไนซ์ และคำอธิบายของวิดีโอ เสียง และข้อมูลเสริมผ่านเครือข่าย IP สำหรับการออกอากาศ ซึ่งรวมถึงการสนับสนุนวิดีโอที่ไม่มีการบีบอัด SMPTE-2110-20, ตัวแปลงสัญญาณ Blackmagic IP สำหรับอัตราเฟรมสูง Ultra HD ตลอดจนการกำหนดรูปแบบ/กำหนดเวลาการรับส่งข้อมูล SMPTE-2110-21, เสียง SMPTE-2110-30 และการสนับสนุน SMPTE-2110-40 สำหรับ ข้อมูลเสริม นอกจากนี้ อินพุตวิดีโอที่เลือกสามารถส่งออกผ่านการเชื่อมต่อ IP 10G Ethernet SMPTE-2110 พร้อมการรองรับมัลติคาสต์ออกไปยังปลายทางหลายแห่งได้เต็มรูปแบบ

การรองรับโปรโตคอล Blackmagic SDI Tally ช่วยให้ SmartView 4K G3 มีเส้นขอบสีเรืองแสงรอบๆ ภาพ เป็นสีแดงสำหรับการออนแอร์หรือสีเขียวสำหรับการดูตัวอย่าง มาตรฐานการนับ SDI นี้ใช้กับสวิตช์การผลิตสดของ ATEM ทั้งหมด ดังนั้นคุณจึงสามารถเชื่อมต่อจอภาพเข้ากับเอาต์พุต SDI ของตัวสลับ เพื่อรับภาพและการนับด้วยสายเคเบิล BNC เส้นเดียว ซึ่งหมายความว่าผู้กำกับสามารถตัดระหว่างกล้องต่างๆ และข้อมูลการนับจะถูกส่งกลับไปยัง SmartView 4K ผ่านฟีดวิดีโอ SDI

โซลูชันระยะไกลแบบกำหนดเอง
Videohub มีโปรโตคอลการควบคุมระยะไกลที่ทรงพลัง คุณจึงสามารถสร้างโซลูชันการควบคุมระยะไกลแบบกำหนดเองเพื่อรวม SmartView 4K G3 เข้ากับระบบการออกอากาศของคุณได้ มันง่ายมากที่จะเรียนรู้เพราะมันเป็นโปรโตคอลแบบข้อความธรรมดาที่คุณสามารถเล่นได้โดยใช้ไคลเอนต์ Telnet ซึ่งหมายความว่าคุณสามารถสร้างโซลูชันการควบคุมแบบกำหนดเองได้บนแพลตฟอร์มคอมพิวเตอร์ทุกเครื่องและจากฮาร์ดแวร์แบบฝัง เช่น Raspberry Pi และ Arduino โดยให้การควบคุมความสว่าง คอนทราสต์ ความอิ่มตัวของสี การนับ การเลือกอินพุต และการเปิดใช้งาน 3D LUT ของ LCD ได้อย่างสมบูรณ์ วิธีที่ดีที่สุดในการเรียนรู้โปรโตคอลคือการเข้าสู่ระบบโดยใช้แอป Telnet ง่ายๆ จากนั้นใช้เอกสารประกอบในคู่มือ SmartView 4K เพื่อลองใช้แต่ละคำสั่ง

สเปค Blackmagic SmartView 4K G3 Broadcast Monitor

Display Size	15.6″ / 39.6 cm
Resolution	3840 x 2160
Touchscreen	No
HDR Compatibility	Yes

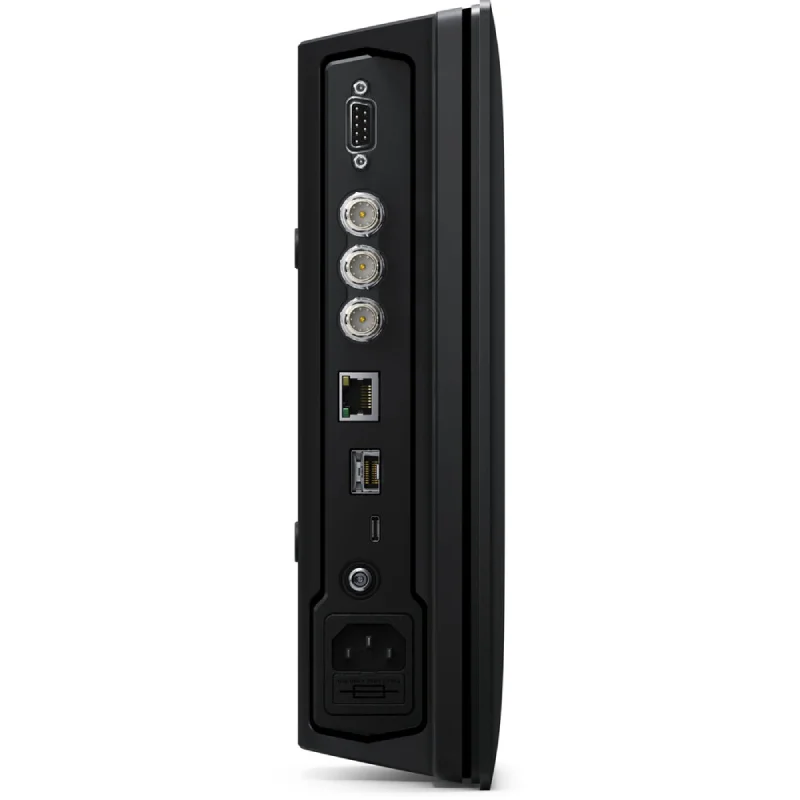

Video I/O	2x BNC (12G-SDI) Input 1x BNC (12G-SDI) Output 1x RJ45 (HDBaseT) Input
Media/Memory Card Slot	No
Video Format	SDI (4:4:4/4:2:2) DCI 4K: 60/59.94/50/48/47.95/30/29.97/25/24/23.98 UHD 4K: 60/59.94/50/48/47.95/30/29.97/25/24/23.98 DCI 2K: 60/59.94/50/48/47.95/30/29.97/25/24/23.98 DCI 2K PsF: 30/29.97/25/24/23.98 1080p: 60/59.94/50/48/47.95/30/29.97/25/24/23.98 1080PsF: 30/29.97/25/24/23.98 1080i: 60/59.94/50 720p: 60/59.94/50 NTSC: 59.94 PAL: 50
Built-In Battery	Yes
Power Consumption	24 W (Maximum)

ทั่วไป

วัสดุ	โลหะ
ขนาด	18.98 x 10.47 x 2.75″ / 48.21 x 26.59 x 6.96 ซม.
น้ำหนัก	7.94 ปอนด์ / 3.60 กก
