จุดเด่นผลิตภัณฑ์

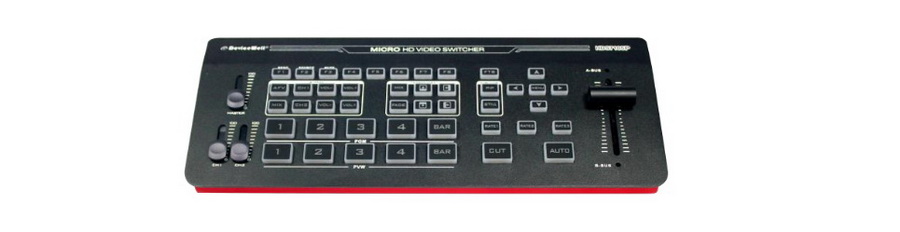

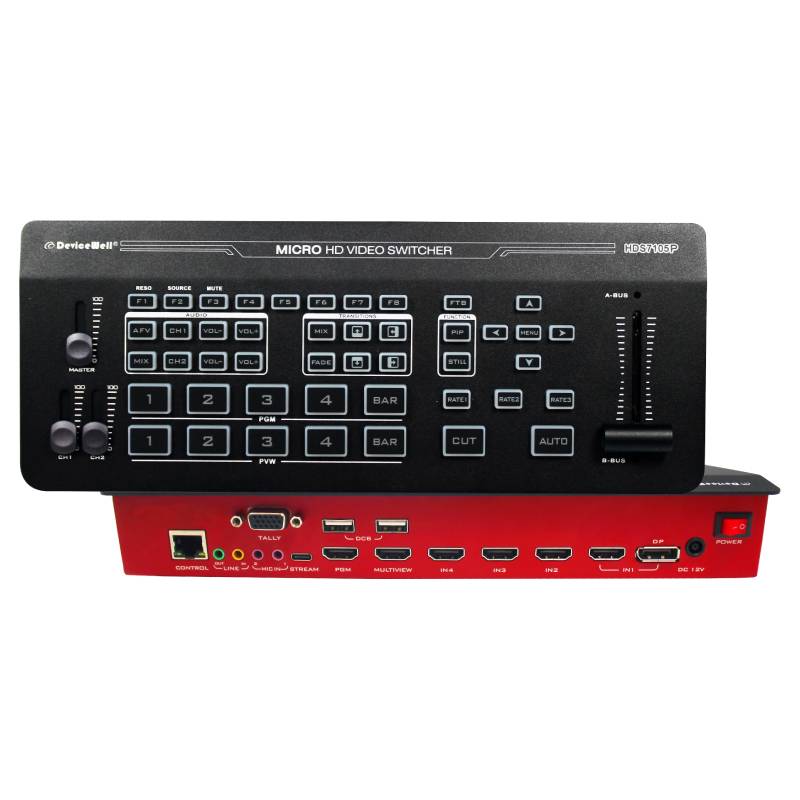

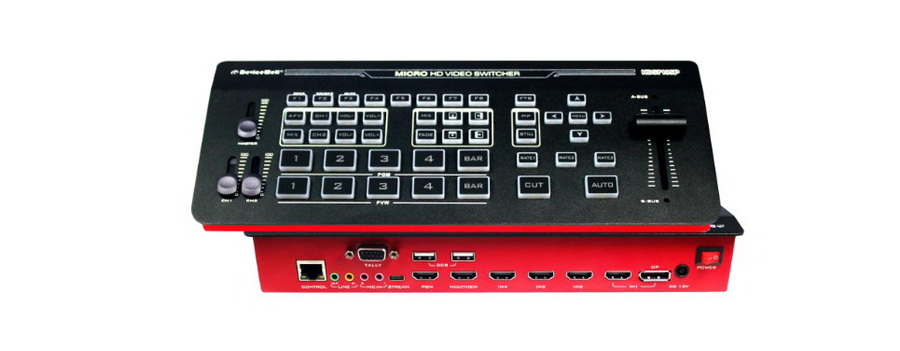

Support 4K Signal Input 4xHDMI+1xDP Video Switcher-HDS7105P

Product characteristics

Switcher รองรับอินพุตสัญญาณ HDMI 4 ช่อง + 1 DP รวมสัญญาณวิดีโอ 5 ช่อง สัญญาณแสดงตัวอย่างภายนอกสามารถส่งออกพร้อมกันได้ ตัวสลับรองรับเสียงแบบฝัง HDMI + เสียงอะนาล็อกภายนอก หลังจากประมวลผลแบบผสมแล้ว ก็สามารถฝังอยู่ในสัญญาณ HDMI เอาท์พุตหรือเอาท์พุตจากพอร์ตอะนาล็อกได้ ความละเอียดของสัญญาณอินพุตทั้งหมดจะถูกปรับโดยอัตโนมัติ และสามารถเลือกความละเอียดของสัญญาณเอาท์พุตได้ตามความต้องการ ซึ่งค่อนข้างยืดหยุ่น สำหรับความต้องการในการสลับวิดีโอ เช่น วิทยุและโทรทัศน์ การผลิตรายการ การผลิตสดของการสัมภาษณ์และการบรรยาย การแข่งขันกีฬากลางแจ้ง และการผลิตบทเรียนในโรงเรียน ฟังก์ชันของตัวสลับสามารถตอบสนองได้อย่างเต็มที่

• สนับสนุนการควบคุมระยะไกล RJ45
• รองรับการควบคุม DCB
• อินเทอร์เฟซ Tally มาตรฐานวิทยุและโทรทัศน์
• รองรับการควบคุม GPI
• รองรับแป้นเหยียบ ที่จับควบคุม และอินพุตอื่นๆ
• รองรับอินพุตสัญญาณ 4K
• รองรับอินพุต 4xHDMI+1xDP
• เอาต์พุต PGM: 1xHDMI
• เอาต์พุตหลายมุมมอง: 1x HDMI
• รองรับการสตรีม USB3.0, การส่งข้อมูลแบบไม่สูญเสียข้อมูล, แบบไม่บีบอัด
• 1xLINE เข้า
• 1xLINE ออก
• 2xMIC เข้า
• รองรับฟังก์ชันการติดตามและมิกซ์เสียง
• รองรับการถอดรหัสเสียง HDMI
• รองรับการสลับเอฟเฟกต์พิเศษ เช่น MIX/FADE
• รองรับการสลับฮาร์ด CUT และการสลับเอฟเฟกต์พิเศษอัตโนมัติ
• สามารถสร้างเอาต์พุตหน้าจอทดสอบแถบสีภายในอุปกรณ์ได้
• ฟังก์ชั่นหยุดหน้าจอด้วยปุ่มเดียว (STILL)
• รองรับฟังก์ชันฟิลด์สีดำฉุกเฉิน FTB เพียงคลิกเดียว
• รองรับฟังก์ชั่นหน้าต่างหน้าจอ PIP
• รองรับปุ่ม Luma, ปุ่มโครมา, รูปภาพหลัก และฟังก์ชันอักขระที่ซ้อนทับ
• สนับสนุนระบบไฟ Devicewell TALLY ที่รองรับ
• การตรวจจับอุณหภูมิแชสซีในตัวและระบบควบคุมพัดลมอัจฉริยะ

USB3.0 UVC Stream

GPI control, foot pedal, control handle, etc.

อินเทอร์เฟซแบบกำหนดเอง GPI สะดวกสำหรับผู้ใช้ในการควบคุมและปรับแต่งอุปกรณ์ที่เชื่อมต่อจากระยะไกล

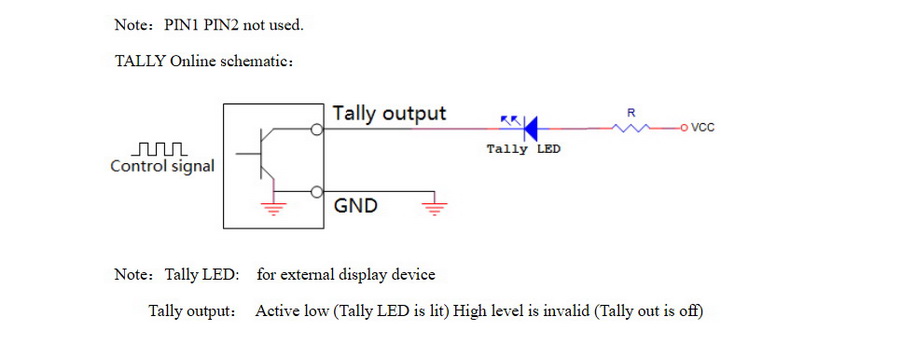

Docking Director Tally System

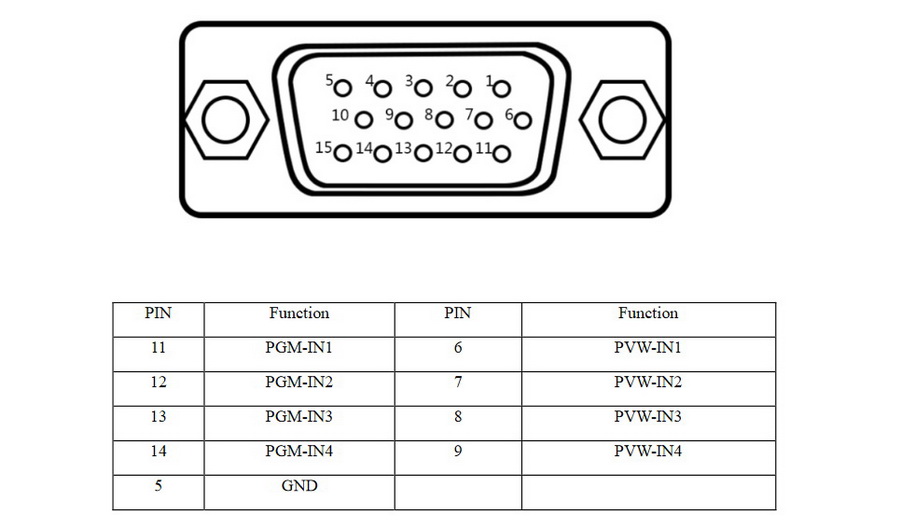

อินเทอร์เฟซการนับมาตรฐานการออกอากาศและทีวี HDS7105P มาพร้อมกับอินเทอร์เฟซการนับ DB-15 ซึ่งเชื่อมต่อกับระบบการนับผู้กำกับ เพื่อให้สามารถควบคุมการถ่ายภาพด้วยกล้องระยะไกลแบบเรียลไทม์เพื่อให้แน่ใจว่าภาพที่ส่งออกมีความแม่นยำ

DCB Flexible External Control Port

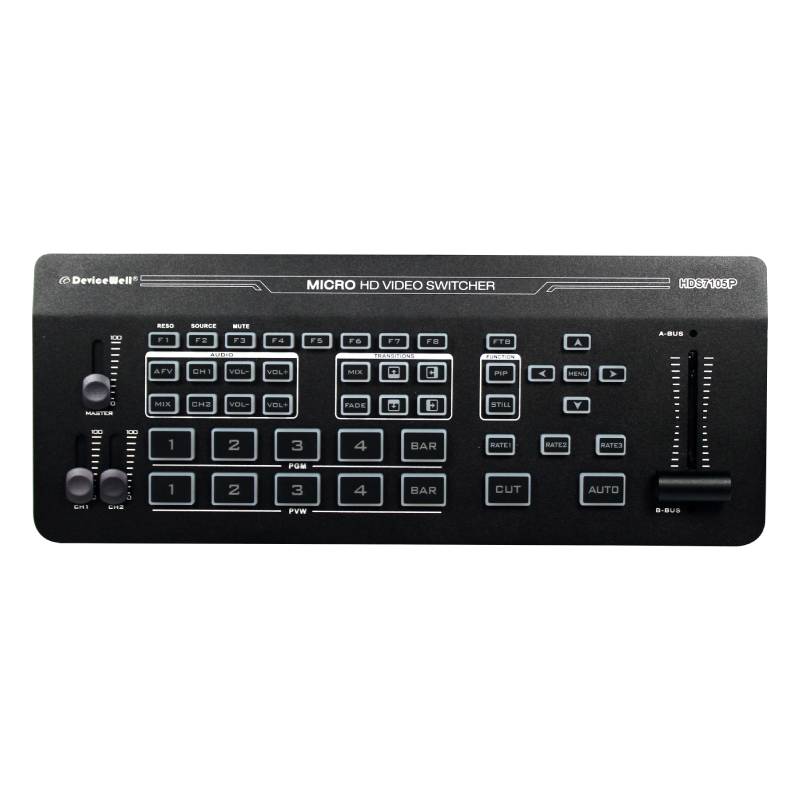

Broadcast level HD video switcher

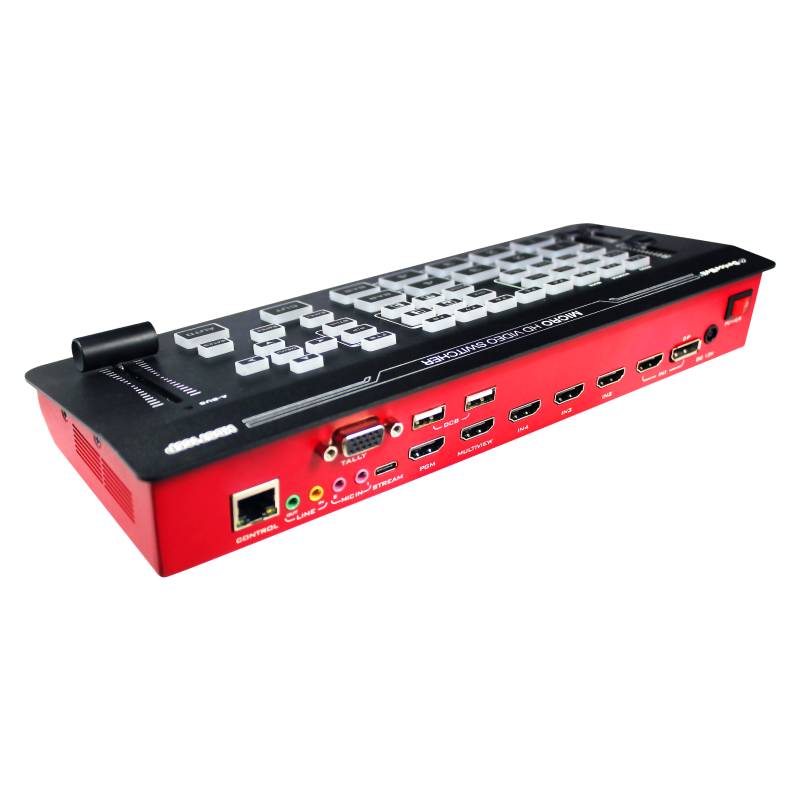

4xHDMI+1xDP Signal Input

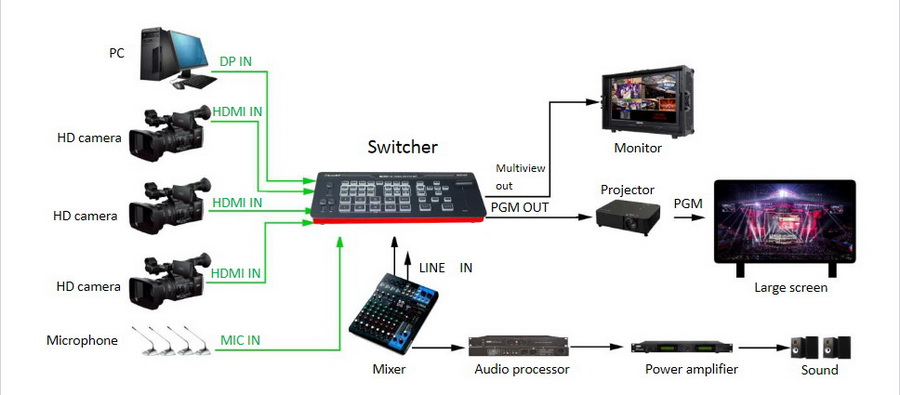

Application Diagram

ตัวสลับ HDS7105P รองรับอินพุตสัญญาณ 4-CH HDMI+1-CH DP, สัญญาณวิดีโอทั้งหมด 5-CH สัญญาณแสดงตัวอย่างภายนอกสามารถส่งออกพร้อมกันได้ ตัวสลับรองรับเสียงแบบฝัง HDMI + เสียงอะนาล็อกภายนอก หลังจากผสมแล้วสามารถฝังลงในสัญญาณเอาต์พุต HDMI หรือเอาต์พุตจากพอร์ตอะนาล็อกได้ ความละเอียดของสัญญาณอินพุตทั้งหมดจะถูกปรับโดยอัตโนมัติ และสามารถเลือกความละเอียดของสัญญาณเอาท์พุตได้ตามความต้องการ ซึ่งค่อนข้างยืดหยุ่น ใช้กันอย่างแพร่หลายในการออกอากาศและทีวี, อุตสาหกรรมการแพทย์ดิจิทัล HD, การศึกษาและการสอน, การประชุมทางวิดีโอมัลติมีเดีย, การส่งภาพ, จอแสดงผลมัลติมีเดียความละเอียดสูงขนาดใหญ่, จอแสดงผลขนาดใหญ่กลางแจ้ง, การแสดงบนเวทีขนาดใหญ่, กิจกรรมกีฬา, คำสั่งทางทหารและการออกกำลังกาย, ศูนย์สั่งการและควบคุมเหตุฉุกเฉิน ศูนย์ควบคุมอัตโนมัติ และการสอนมัลติมีเดีย และสาขาอื่นๆ

รองรับฟังก์ชั่น PIP

ขนาดและตำแหน่งของหน้าต่างเล็ก ๆ ใน PIP สามารถปรับเปลี่ยนได้ สามารถกำหนดความหนาและสีของเส้นขอบของหน้าต่างย่อยได้

ฟังก์ชั่นติดตามเสียง/มิกซ์/ฝัง

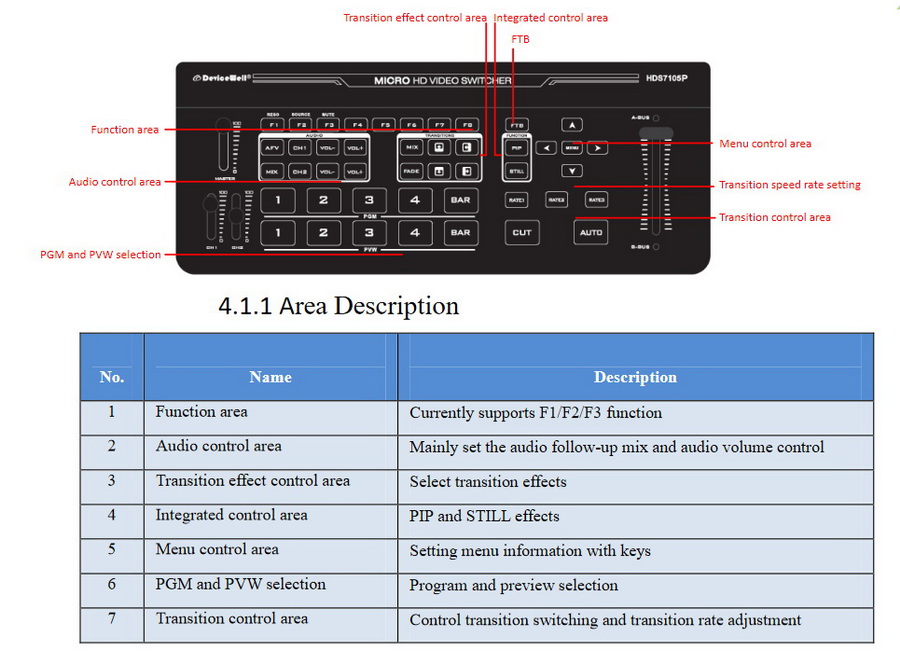

โหมดเสียงประกอบด้วยการกำหนด Follow และ MiX ในแผงควบคุม CH1 และ CH2 แสดงถึงการเลือกแหล่งที่มาของช่องสัญญาณเสียง การฝังเสียงสามารถทำให้รายการออกอากาศได้ผลดีขึ้น

ฟังก์ชั่นตรึงหน้าจอด้วยปุ่มเดียว

กด STILL บนแผงควบคุม (ไฟสีเขียวจะปรากฏขึ้นหลังจากกด) แอนิเมชั่นวิดีโอ PGM เอาท์พุตจะเข้าสู่ปรากฏการณ์การค้าง และกดปุ่มอีกครั้งเพื่อยกเลิกการตรึงหน้าจอ

ไฟดับฉุกเฉินด้วยปุ่มเดียว

กด FTB บนแผงควบคุม (ไฟสีแดงจะปรากฏขึ้นหลังจากกด) เปิดฟังก์ชันเอาต์พุตหน้าจอสีดำฉุกเฉิน FTB กดปุ่มและไฟสีแดง FTB จะดับลง และฟังก์ชันหน้าจอสีดำฉุกเฉิน FTB จะเป็น ปิด.

อัตราการเปลี่ยนแปลงที่ปรับได้

RATE1, RATE2, RATE3 ในแผงปุ่มควบคุมเครื่องวัดอัตราการเปลี่ยนแปลง (RATE1: 640ms; RATE2: 1280ms; RATE3: 2560ms)

หมายเหตุ: ใช้งานได้เฉพาะเมื่อใช้การเปลี่ยนอัตโนมัติเท่านั้น

การควบคุมซอฟต์แวร์ SWITCHER

SWITCHER Software Control สามารถอัพเดตผ่านพอร์ตเครือข่ายเพื่ออัพเดตโปรแกรมใหม่ ๆ และยังสามารถควบคุมอุปกรณ์จากระยะไกลทางฝั่งคอมพิวเตอร์ได้อีกด้วย แผงควบคุมซอฟต์แวร์นี้มีอินเทอร์เฟซซอฟต์แวร์และแผงควบคุมพารามิเตอร์ที่ได้รับการออกแบบอย่างประณีต และรองรับการสลับหน้าจอรีโมทคอนโทรล เอฟเฟกต์การเปลี่ยนแปลง การตั้งค่าเสียง ฯลฯ
